一、產品特點及用途

本產品適用于交流額定電壓450/750V及以下移動或固定敷設用電器儀表連接線或信號傳輸，電纜具有較好的熱穩定性，能在高溫、高寒環境、腐蝕性中保持良好的電性能和柔軟性，適合冶金、電力、石化等行業具有移動耐溫防腐等特殊要求場合使用。

二、產品執行標準

Q/HHTZH004.2

阻燃耐火特性試驗執行GB/T12666-2008標準

三、使用特性

1、交流額定電壓：U₀/U 450/750V。

2、導體最高工作溫度：180℃

3、最低環境溫度：硅橡膠護套：固定敷設-60℃，非固定敷設-20℃。

4、電纜安裝敷設溫度應不低于-20℃。

5、電纜允許彎曲半徑：非鎧裝電纜最小為電纜外徑的6倍。

四、基本型號及名稱

注：1、如需阻燃型硅橡膠電纜，型號前加ZR；

2、硅橡膠絕緣丁腈護套電纜在芯數多，截面大的情況下代替硅橡膠絕緣和護套耐熱控制電纜，適用情況與硅橡膠護套電纜相似，長時使用溫度為-60～180℃。

3、導體線芯中銅絲可以采用鍍錫銅導體。

五：代號名稱和含義

六：主要技術指標

1、成品電纜導體直流電阻(符合GB/T3956規定)參照附錄A表3規定。

2、20℃時絕緣電阻不小于500MΩ·km。

3．成品電纜經受交流50Hz 3.0kV/5min電壓試驗不擊穿。

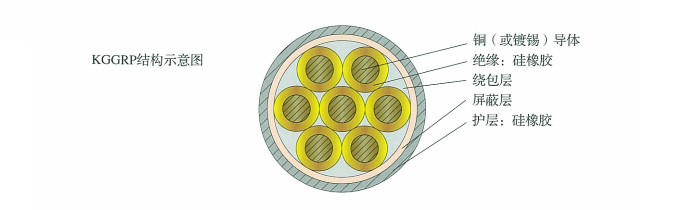

產品結構示意圖
