用途
本產品適用于交流額定電壓750V及以下，各種機車車輛及城軌地鐵車輛的配電系統、控制系統、信號系統特別適用在續小空間以及其它各種有阻燃要求的電器裝置用。
使用條件
電纜額定工作電壓U0/U: 450750V;
電纜長期允許工作溫度應不超過125℃。
型號及名稱介紹
型號 | 額定電壓 | 產品名稱 |
WDZ-DC/Ⅲ-125 | 750V | 低煙無鹵阻燃標準壁厚絕緣、耐礦物油和燃料油、耐溫125℃、750V電纜 |
WDZ-DC-H/Ⅲ-125 | 750V | 低無鹵阻燃標準壁厚絕緣、標準厚度護套、耐礦物油和燃料油、耐溫125℃、750V電纜 |
WDZ-DC-ZP-H/Ⅰ-125 | 750V | 低煙無鹵阻燃標準壁厚絕緣總屏標準厚度護套、耐溫125℃、750V電纜 |
代號含義
代號 | 代號含義 |
WDZ | 無鹵低煙阻燃 |
DC | 產品的系列代號 |
ZP | 總屏蔽 |
H | 護套 |
Ⅰ | 安裝在無礦物油和燃料油污染處 |
Ⅲ | 安裝在受礦物油燃料油污染處(耐礦物油和燃料油) |
125 | 125℃ |
產品執行標準
TB/T1484-2010 Q/HHTZH010-2012
主要技術指標
電纜透光率: ≥80% PH值: ≥4.3
電導率:≤10μs/mm 鹵素含量:氯化氫釋放量≤0.5%
毒性指數:≤5 單根電纜垂直燃繞性能: 符合GB/T18380.12
成束電纜燃燒性能:符合GB/T18380.35-2008的C類
產品結構示意圖

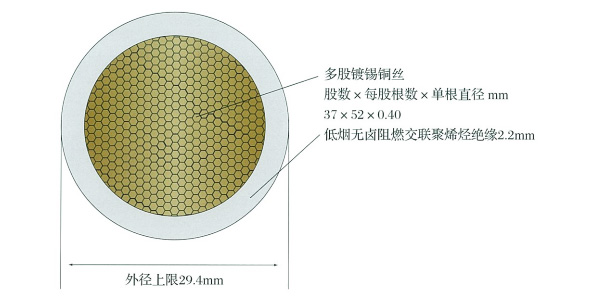

WDZ-DC/Ⅲ-125 750V 240mm2結構示意圖

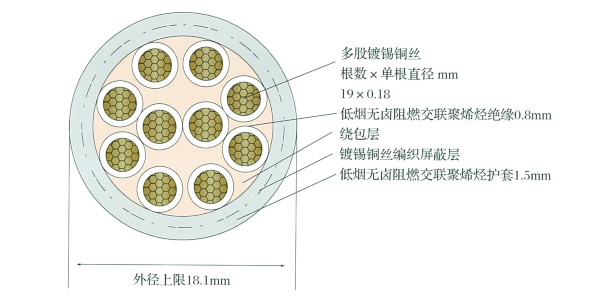

WDZ-DC-ZP-H/I-125 750V 10x1.5mm2結構示意圖

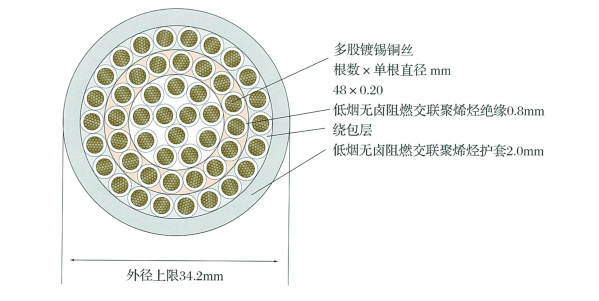

WDZ-DC-ZP-H/Ⅲ-125 750V 48x1.5mm2結構示意圖
