本產品是根據MT818-2009《煤礦用電纜》設計，MC-0.38/0.66、MCP-0.66/1.14符合MT818.2-2009性能指標。
范圍
本產品適用于額定電壓U0/U為0.66/1.14kV及以下采煤機及類似設備用的銅芯橡皮護套軟電纜。
型式
電纜型號見表1
表1
型號 | 名稱 | 代表意義 |
MC-0.38/0.66 | 采煤機橡套軟電纜 | 額定電壓為0.38/0.66kV采煤機及類似設備的電源連接 |
MCP-0.66/1.14 | 采煤機屏蔽橡套軟電纜 | 額定電壓為0.66/1.44kV采煤機及類似設備的電源連接 |

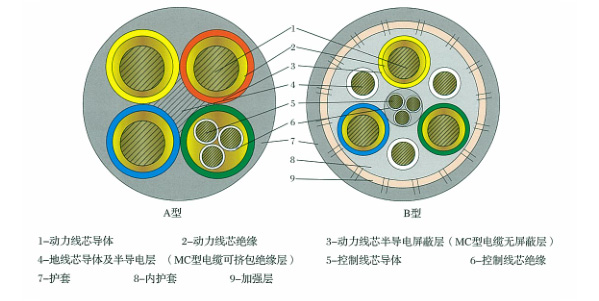

額定電壓為0.38/0.66kV的電纜采用圖1所示的A型結構，額定電壓為0.66/1.44kV及以下的電纜采用下圖所示的A型或B型結構。
規格
電纜規格應符合表2和表3的規定。
表2
芯數X導體標稱截面mm2 | 標稱厚度mm | 電纜外徑mm | ||
動力線芯 | 地線芯 | 動力線芯絕緣 | 護套 | MC-0.38/0.66 |
3x16 | 1x4 | 1.6 | 4.5 | 29.5~34.5 |
注：當地線芯截面為最小截面，若用戶要求超過此截面時，地線芯允許采用繞包半導電層。
表3
芯數X導體標稱截面mm2 | 標稱厚度mm | MCP-0.66/1.14電纜外徑mm | |||||
動力線芯 | 地線芯（A型） | 地線芯（B型） | 動力線芯絕緣 | 護套（A型） | 護套（B型） | A型 | B型 |
3x35 | 1x6 | 3x10/3 | 1.6 | 6.0 | 7.0 | 44.0~51.0 | 53.8~58.5 |
技術要求
導體
導體單線應鍍錫。導體應符合MT818.1-2009中5.1規定，導體表面可以包隔離層。
注:硫化后隔離層變色或脆裂不作考核。
絕緣
電纜的動力線芯絕緣應符合GB/T 7594.8-1987中XJ-30A型規定,抗張強度不小于6.5MPa，厚度符合MT818-2009中5.2 2及表2和表3的規定。MC-0.38/0.66型電覽的地線芯如果有絕緣層，絕緣應符合GB/T 7594.8-1987中XJ-30A型規定?？刂凭€芯絕緣采用聚全氟乙丙烯或具類似性能的材料，絕緣標稱厚度為0.4mm,其他材料的絕緣標稱厚度為0.7mm,控制線芯絕緣抗張強度應不低6.5MPa。 MCP-0.66/1.14絕緣屏藏采用半導電包帶或擠包，屏藏層的性能符合MT818.1-2009中5.3的規定。
電纜20℃時的絕緣電阻應符合表4的規定。
表4
線芯類型 | 標稱截面mm2 | 20℃時絕緣電阻MΩ/km |
額定電壓0.66/1.14kv及以下 | ||
動力線芯 | 16 | 350 |
25 | 300 | |
35 | 250 | |
50 | 250 | |
70 | 200 | |
95 | 200 | |
控制線芯 | 2.5、4、6、10 | 100 |
纜芯
控制線芯位置應符合MT818.1-20089中5.4.2的規定，控制線芯數應不少于3根，芯線標稱截面積不小于2.5mm2，纜芯的絞合節徑比應大不于10。地線芯的位置應符合MT818.1-2009中5.4.4a)或5.4.4e）規定。
護套
電纜如有內護套，其性能應符GB/T 7594.7-1987中XH-03A型規定，外護套橡皮采用氯丁橡膠或相當材料為基料的護套膠料，其性能應符合GB/T 7594.7-1987中XH-03A型規定，護套厚度符合MT818.1-20089中5.2.2及本部分表2和表3的規定，扛撕強度不小于5N/mm.。電纜可在內外護套之間設置纖維編織加強層。
電纜的外徑值應符合表2和表3所列的范圍內。
工作條件
額定電壓0.66/1.14及以下電纜導體的長期工作溫度為90℃，電纜的最小彎曲半徑為電纜直徑的6倍。
電纜命名標識見表5
表5
代號 | C | Q | Y | J | P | PT |
使用特性 | 采煤機用 | 輕型 | 采煤設備（移動）用 | 監視或輔助線芯 | 非金屬屏蔽 | 金屬屏蔽 |
