一、產品特點及用途

本產品具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等特殊要求的行車、臺車、傳輸機械等移動電器用動力傳輸線及控制、照明、通訊線路，本產品已廣泛應用于冶金、電力、船舶、港口等行業。

分相屏蔽丁腈扁平電纜適用于作變頻器供電電纜。

二、產品執行標準

Q/HHTZH007.3，阻燃性能試驗執行GB/T12666-2008規定

三、使用特性

1、 交流額定電壓：U₀/U 0.6/1KV，最高工作溫度： 105℃，最低環境溫度：固定敷設-40℃

2、 電纜安裝敷設溫度應不低于-25℃。

四、基本型號及名稱

備注：阻燃型扁電纜型號前加ZR，導體線芯中銅絲可以采用鍍錫。

五：代號名稱和含義

六、主要技術指標

1、成品電纜導體(R類)直流電阻(符合GB/T3956規定)參照附錄A表1和表2。

2、20℃時絕緣電阻不小于50MΩ·KM。

3、成品電纜經受交流50Hz 3.5KV/5min電壓試驗不擊穿。

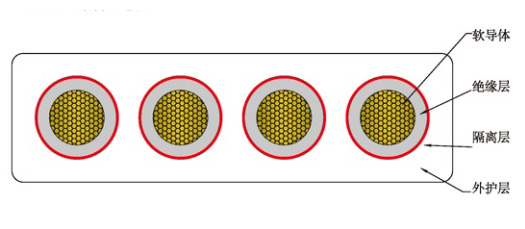

結構示意圖

YVFB結構示意圖

YVFBP結構示意圖
