額定電壓0.66/1.14kV及以下移動軟電纜

本產品是根據MT818-2009《煤礦用電纜》設計，MY-0.38/0.66、MYP-0.66/1.14符合MT818.5-2009性能指標。

范圍

本產品適用于額定電壓U₀/U為0.66/1.14kV以下煤礦移動設備用橡皮絕緣橡皮護套軟電纜。

型式

電纜型號見表1

表1

型號	名稱	用途
MY-0.38/0.66	煤礦用移動橡套軟電纜	額定電壓為0.38/0.66kV各種井下移動采煤設備的電源連接
MY-0.60/1.14	煤礦用移動屏敝橡套軟電纜	額定電壓為0.66/1.14kV各種井下移動采煤設備的電源連接

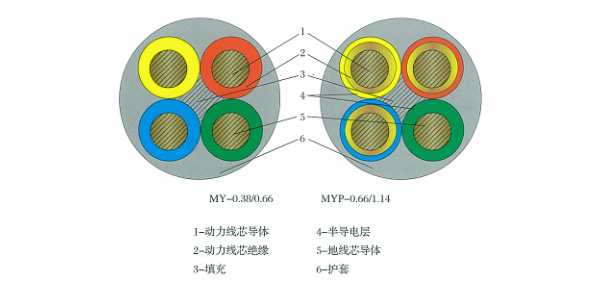

電纜按芯數設置可分為單芯和4芯(3+1) ，4芯電纜結構如下圖所示。

規格

電纜規定應符合表2、表3、和表4的規定。

表2

芯數X導體標稱截mm2	標稱厚度mm		電纜外徑mm
動力線芯	動力線芯絕緣	護套	MY-0.38/0.66
1x4 1x6 1x10 1x16 1x25 1x35 1x50 1x70 1x95 1x120 1x150 1x185 1x240 1x300 1x400	1.4 1.4 1.6 1.6 1.8 1.8 2.0 2.0 2.2 2.2 2.4 2.4 2.6 2.6 2.8	1.5 1.6 1.8 1.9 2.0 2.2 2.4 2.6 2.8 3.0 3.2 3.4 3.5 3.6 3.8	8.0~10.0 9.0~12.0 11.0~14.0 12.0~15.0 14.0~17.5 16.0~19.5 18.5~22.5 21.0~25.0 23.5~28.5 25.5~29.5 28.0~33.0 30.5~35.5 34.0~39.5 37.0~43.0 42.0~48.0

表3

芯數x導體標稱截mm2		標稱厚度mm		電纜外徑mm
動力線芯	地線芯	動力線芯絕緣	護套	MY-0.38/0.66
3x4 3x6 3x10 3x16 3x25 3x35 3x50 3x70	1x4 1x6 1x10 1x10 1x16 1x16 1x16 1x25	1.4 1.4 1.6 1.6 1.8 1.8 2.0 2.0	3.5 3.5 4.0 4.0 4.5 4.5 5.0 5.0	19.0~22.5 21.0~25.5 25.0~30.0 27.5~32.0 32.5~37.5 35.5~41.0 41.5~47.5 46.0~53.0

表4

芯數x導體標稱截mm2		標稱厚度mm		電纜外徑mm
動力線芯	地線芯	動力線芯絕緣	護套	MY-0.66/1.14
3x10 3x16 3x25 3x35 3x50 3x70 3x95	1x10 1x10 1x16 1x16 1x16 1x25 1x25	1.8 1.8 2.0 2.0 2.2 2.2 2.4	4.5 4.5 5.0 5.0 5.5 5.5 6.0	30.0~35.0 32.5~37.5 37.5~43.0 40.5~46.5 46.5~53.0 51.0~58.0 57.5~65.0

技術要求

導體

導體單芯允許鍍錫，導本應符MT818.1-2009中5.1規定。導體表面可以包隔離層。

注:硫化后隔離層變色或脆裂不作考核。

絕緣

動力線芯的絕應是符GB/17594.8-1987中XJ-30A型規定的，抗張強度應不低于6.5MPa。MY-0.38/0.66型電纜地線芯導體如擠包絕緣，性能應符合GB/T7594.8-1987中XJ-30A型規定的，抗張強度應不低于6.5MPa。絕緣厚度見表2、表3和表4的規定;電纜20℃時的絕緣電阻應符合表5的規定。

表5

動力線芯標稱截面mm²	20℃時絕緣電阻最小值MΩ·km	動力線芯標稱截面mm²	20℃時絕緣電阻最小值MΩ·km	動力線芯標稱截面mm²	20℃時絕緣電阻最小值MΩ·km
4 6 10 16 25	600 450 400 350 300	35 50 70 95 120	250 250 200 200 200	150 185 240 300 400	180 180 160 140 140

纜芯

地線芯的位置應附合MT818.1-2009中5.4.4b)的規定，多芯電纜纜芯的絞合節徑比:動力線芯截面4 ~ 16mn²應不大于12，動力線芯截面25 ~ 400mm²應不大于14。

護套

電纜如有內護套，橡皮護套應不低于GB/T7594.7-1987中XH-03A型規定。電纜的外護套應符合GB/T7594.7-1987中XH03A型規定，且抗撕強度不小于5N/mm。電纜的外護套厚度應附合MT818.1-2009中及本部分表2、表3和表4的規定。

工作條件

額定電壓U₀/U為0.38/0.66和0.66/1.14kV，電纜導體的長期工作溫度為90℃，電纜的最小彎曲度為電纜直徑6倍。電纜的地線芯應良好的接地。
