本產品是根據MT818-2009《煤礦用電纜》設計，MYQ-0.3/0.5符合MT818.9-2009性能指標。
范圍
本產品適用于額定電壓U0/U為0.3/0.5kV煤礦用銅芯移動輕型軟電纜。
型式
電纜型號見表1
表1
型號 | 名稱 | 用途 |
MYQ-0.3/0.5 | 煤礦用移動輕型橡套軟電纜 | 煤礦井下巷道照明，輸送機聯鎖和控制與信號沒備電源連接 |

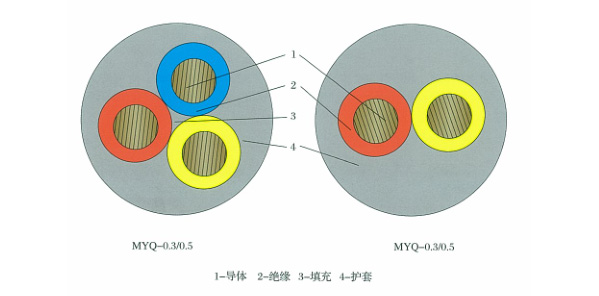

電纜結構如圖所示
電纜規格
表2
芯數x導體標稱截面mm2 | 標稱厚度mm | 電纜外徑mm | 芯數x導體標稱截面mm2 | 標稱厚度mm | 電纜外徑mm | ||
絕緣 | 護套 | MYQ-0.3/0.5 | 絕緣 | 護套 | MYQ-0.3/.05 | ||
2x1.0 | 0.6 | 1.5 | 7.5~10.0 | 4x2.5 | 1.0 | 2.0 | 13.5~16.5 |
技術要求
導體
導體應附合MT818.1-2009中5.1規定，導體單線芯允許鍍錫，導體表面可包隔離層。
注:硫化后隔離層變色或脆裂不作考核。
絕緣
絕緣應附合GB/T7594.8-1987中XJ-30A型規定，抗張強度不小于6.5MPa，絕緣厚度應附合MT818.1-2009中5.2.2及本部分表2的規定。絕緣動力線芯20℃時的絕緣電阻應不小于650MΩ· km。
纜芯
纜芯的絞合節徑比應不大于10。
護套
護套為單層結構，護套的性能應附合GB/T7594.7-1987中XH-03A型規定，護套厚度應附合MT818.1-1999中及及本部分表2的規定。
外徑
電纜外徑值應在表2所列的范圍內
工作條件
額定電壓U0/U為0.3/0.5kV，電纜導體的長期允許工作溫度為90℃，電纜的最小彎曲半徑為電纜直徑的6倍。
